Mesure plane, couverture complète, grand champ de vision: 62*62mm, pas de mesure des angles morts
Mesure tridimensionnelle de haute précision, précision de mesure: ± 20 μm, répétabilité: 1 μm
– Mesure en ligne pour obtenir simultanément des images couleur 2D et des nuages de points 3D
– La vitesse de calcul est extrêmement rapide et permet de mesurer des dimensions 2D et des profils 3D avec une grande précision en une seconde
Conception intégrée, SDK complet et appui logiciel
Application à la fabrication intelligente, à la mesure de précision et à la recherche scientifique
| Modèle | HPS-DBL60 | Capteur d'image | Capteur CMOS 10 mégapixels |
| Image 2D/3D | 3200*3200 (1600*1600) pixels | Intervalle de données 2D/3Dimage XY | 19,7 μm (39,4 μm) |
| Répétabilité (σ)① | 1 μm (2) | Précision de la mesure | ± 20 μm |
| Champ de vision | 62*62 mm | Plage de mesure | ± 6,5 mm |
| Vitesse d'obturation | 50 μs ~ 200 ms | WD (jusqu ' au niveau de référence)
Surface) |
195 mm |
| Source lumineuse | LED (rouge, vert, bleu), réglable sur 100 niveaux | Destination de connexion | HPS-NB3200 |
| Écran LED | Alimentation électrique, mode de fonctionnement | Tension d'alimentation et consommation de courant | 24 VDC ± 101 TP 1 T, 3A |
| Température de fonctionnement | 0-40° | Humidité relative | 20-85%RH (sans condensation) |

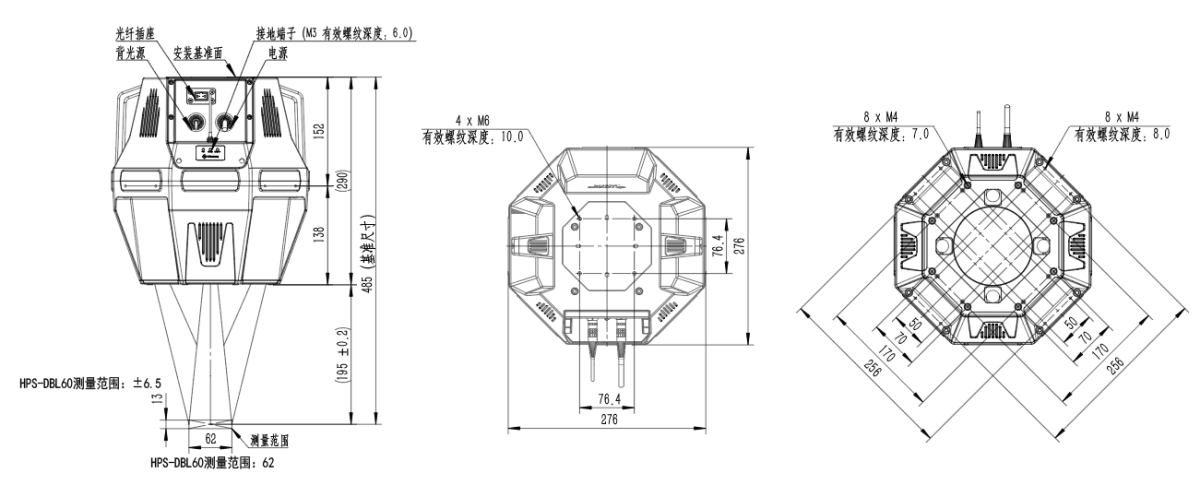

| Dimensions | 276*276*290 mm | Poids | 9,8 kg |
*① Utiliser un filtre moyen 3*3 et une pièce de référence Hyberson;
2. Répétabilité du centre du champ de vision (type 60 mm: centre 30 x 30 mm, type 24 mm: centre 12 x 12 mm);
* Utiliser l ' altimètre Hyberson. Type 60 mm: différence de hauteur de 2 mm et largeur de 20 mm; Type 24 mm: différence de hauteur de 1 mm, largeur de 10 mm.
* Toutes les spécifications techniques sont soumises à la dernière fiche technique officielle.
Hyberson se réserve le droit d'interpréter en dernier ressort.
